Montage · Dachmontage bei ADE-Wagen

Hinweise zur fachgerechten Montage von ADE-Wagen

Gilt nicht nur für Bausätze, sondern auch, um bereits gebaute Modelle zu verbessern bzw. häufige Zusammenbaufehler noch nachträglich zu beseitigen!

HINWEIS: Verwenden Sie unbedingt eine Schaumstoffliege um Beschädigungen zu vermeiden!

Hier finden Sie eine Fälle von Tipps und Hinweisen zur Montage von ADE-Bausätzen. Sie stammen aus meiner Erfahrung mit Tausenden von ADE-Wagen, welche ich schon komplett gebaut oder zerlegt und repariert habe. Trotzdem erhebe ich hiermit keinen Anspruch auf die alleinige Richtigkeit der gegebenen Bautipps, aber "viele Wege führen nach Rom". Für Hinweise auf und Berichte über andere oder weitere Methoden bin ich immer offen und werde diese ggf. hier unter Nennung des Autors veröffentlichen..

Bauanleitungen zum Download finden Sie hier

Folgende Werkzeuge und Hilfsmittel haben sich bei Arbeiten an ADE-Wagen bewährt:

  • Schaumstoffliege (Unerlässlich!)
  • Empfohlen: 2. Schaumstoffliege mit Ausschnitten für Wagen mit Trittstufen
  • Schreibtischunterlage oder Mauspad mit harter/glatter Oberfläche
  • Mini-Schraubendreher mit 2 mm Klinge (den werden Sie bei Arbeiten an ADE-Wagen nicht mehr aus der Hand legen)
  • Kurzer Schraubendreher Klingenbreite 3-4 mm
  • Spitzpinzette, Pinzette mit geriffelten Spitzen
  • Hartholzklötzchen so schmal, daß es zwischen die Drehgestellwangen passt.
  • Stechbeitel ca.16-20mm breit, fabrikneu!!!
  • Vierkant Nadelfeile Rechteckform
  • Halbrund Nadelfeile

Alles bereitgelegt? Dann kann's jetzt losgehen

Spritzgrate entfernen

Wie eigentlich bei allen Kunststoffbausätzen, ist es bei ADE-Bausätzen umso wichtiger, die durch das Abtrennen vom Spritzling entstehenden Grate äußerst sorgfältig zu entfernen. Hier  einige Beispiele über die Folgen nicht richtig entfernter Grate:

Nicht richtig schließende Dächer

Folgende Ursachen sind möglich:

Spritzgrate zwischen den Verstrebungen des Wagenkastens, dadurch kann der Träger der Innenbeleuchtung nicht richtig in den Wagenkasten einrasten.

Spritzgrate an Abteil-Trennw 0nden oder Inneneinrichtung (bei Fahrzeugen, wo die Inneneinrichtung aus Einzelteilen besteht z.B. Bcm, Speisewagen, Mitteleinstiegswagen, modernisierte Silberlinge)

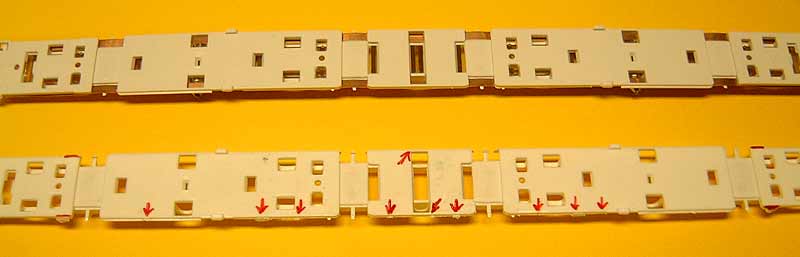

Der Träger der Innenbeleuchtung muss unbedingt nachgearbeitet werden. Die Grate an den Seiten müssen restlos entfernt und die vier Nasen an den Enden abgeschnitten werden. Geschieht dies nicht, so besteht die Gefahr, dass der Beleuchtungstr 0ger den Wagenkasten auseinanderdrückt und die Rastnasen des Daches nicht eingreifen! Auf den Fotos sind die zu bearbeitenden Grate bzw. zu entfernenden Nasen rot gekennzeichnet.

So steht der Beleuchtungsträger meist heraus
(rot gekennzeichnet!)

Die rot gekennzeichneten Nasen entfernen!


Die Kanten sauber entgraten!

So muss der Beleuchtungsträger richtig sitzen!

ADE lieferte teilweise Sofitten für die Innenbeleuchtung aus, welche zu groß sind und dazu führen, dass speziell bei einigen Wagentypen (Avmz, Apmz, Eurofima, WGmh, Postmr) die Dächer nicht richtig einrasten.

Die richtigen Sofitten sind max. 24 mm lang und max. 4,5 mm dick. Sie dürfen bis zu 25 mm lang sein, dann aber max. 4,4 mm dick

Richtig  -  Falsch

Schlecht verarbeitete- oder zu große Sofitten
