Montage - Hier geht es um die Längsträger und alles was "daran hängt"

Hinweise zur fachgerechten Montage von ADE-Wagen

Gilt nicht nur für Bausätze, sondern auch, um bereits gebaute Modelle zu verbessern bzw. häufige Zusammenbaufehler noch nachträglich zu beseitigen!

HINWEIS: Verwenden Sie unbedingt eine Schaumstoffliege um Beschädigungen zu vermeiden!

Hier finden Sie eine Fülle von Tipps und Hinweisen zur Montage von ADE-Bausätzen. Sie stammen aus meiner Erfahrung mit Tausenden von ADE-Wagen, welche ich schon komplett gebaut oder zerlegt und repariert habe. Trotzdem erhebe ich hiermit keinen Anspruch auf die alleinige Richtigkeit der gegebenen Bautipps, "viele Wege führen nach Rom". Für Hinweise auf- und Berichte über andere oder weitere Methoden bin ich immer offen und werde diese ggf. hier unter Nennung des Autors veröffentlichen..

Bauanleitungen zum Download finden Sie hier

Folgende Werkzeuge und Hilfsmittel haben sich bei Arbeiten an ADE-Wagen bewährt:

  • Schaumstoffliege (Unerlässlich!)
  • Empfohlen: 2. Schaumstoffliege mit Ausschnitten für Wagen mit Trittstufen
  • Schreibtischunterlage oder Mauspad mit harter/glatter Oberfläche
  • Mini-Schraubendreher mit 2 mm Klinge (den werden Sie bei Arbeiten an ADE-Wagen nicht mehr aus der Hand legen)
  • Kurzer Schraubendreher Klingenbreite 3-4 mm
  • Spitzpinzette, Pinzette mit geriffelten Spitzen
  • Hartholzklötzchen so schmal, daß es zwischen die Drehgestellwangen passt.
  • Stechbeitel ca.16-20mm breit, fabrikneu!!!
  • Vierkant Nadelfeile Rechteckform
  • Halbrund Nadelfeile

Alles bereitgelegt? Dann kann's jetzt losgehen

Spritzgrate entfernen
Wie eigentlich bei allen Kunststoffbausätzen, ist es bei ADE-Bausätzen umso wichtiger, die durch das Abtrennen vom  Spritzling entstehenden Grate äußerst sorgfältig zu entfernen. Hier  einige Beispiele über die Folgen nicht richtig entfernter Grate:

Nicht richtig schließende Längsträger









Folgende Ursachen sind auch möglich:

Spritzgrate an Abteil-Trennwänden oder Inneneinrichtung (bei Fahrzeugen, wo die Inneneinrichtung aus Einzelteilen besteht z.B. Bcm, Speisewagen, Mitteleinstiegswagen, modernisierte Silberlinge) führen oft zu solcherart abstehenden Längsträgern!

Bei Speisewagen und sonstigen Wagen mit Inneneinrichtung aus Einzelteilen die senkrechten Wände am besten vor dem Zusammenbau um 1mm kürzen, dann gibt es meist keine Probleme

Nicht gerade anliegende Längsträger am Wagenende

Ursache sind eigentlich immer nicht entfernte Grate an den Türfenster-Einsätzen:





Wie soll da der Wagenboden richtig sitzen?



Ursache ........... Wirkung
Fehlende Entgratung bei Trittstufen

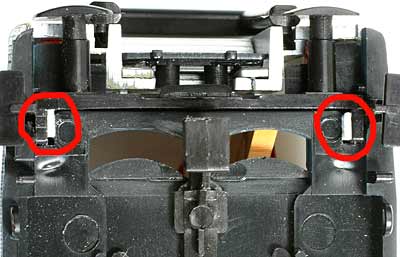

So sehen meist die Pufferbohlen von Silberlingen aus - selbst bei Original- ADE-Fertigmodellen! Oben sind sie meist gar nicht eingerastet und fallen teilweise von alleine heraus. Des Rätsels Lösung zeigen die beiden nächsten Bilder:

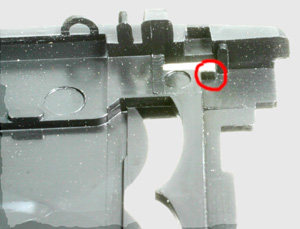

Auf diesem Bild gut erkennbar ein Spritzgrat, der dort immer vorhanden ist, offenbar ist die Form nicht in Ordnung.

Mit einem Spitzen Messer oder einer passenden Schlüsselfeile den Grat entfernen bis die Rastnase der Pufferbohle an beiden Seiten leicht einrastet

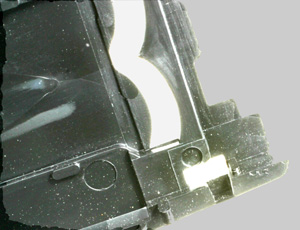

Hier ist zu sehen, wie es eigentlich sein sollte.







  Jetzt lässt sich immer noch die Pufferbohle hin- und herschieben
  und droht herauszufallen. Außerdem sitzt sie so auf Spannung,
  daß sie immer noch so gebogen ist wie auf dem ersten Foto.

  Abhilfe: An beiden Seiten ein kleines Kunststoffplättchen 0,5mm
  stark ca. 2x3 mm einschieben, mit Flüssigkleber fixieren und
  schon sitzt die Pufferbohle stramm und gerade wie es sein sollte.
